智能熱量表

計量溫控一體化

發布時間：2017-05-09 09:16
隨著供熱計量的深入及國家節能政策的推廣，實現分戶計量及調控對于推進熱計量的改革具有重要的作用和意義。計量是實現調控的必要手段，是推行熱價改革的基礎和節能的依據，通
在線咨詢

隨著供熱計量的深入及國家節能政策的推廣，實現分戶計量及調控對于推進熱計量的改革具有重要的作用和意義。計量是實現調控的必要手段，是推行熱價改革的基礎和節能的依據，通過控制，用戶的利益得到了保證，這一切都需要一個平臺來提供支持，供熱計量及溫控一體化平臺就在這個背景下誕生，用戶及供熱單位能夠通過這個平臺及時了解用熱及供熱情況，做到對家庭的供暖及熱網及時進行調控，達到節能降耗的目的；并且通過數據的監測，為管理的合理優化運行提供重要的依據。
熱量表溫控一體化熱計量系統是一種集按熱量表分戶熱計量和智能室溫調控技術于一體的熱計量節能系統方案。
該系統采用戶用熱量表計量用戶的采暖耗熱量，用戶室內安裝室溫調控裝置，用戶根據采暖需要調節供暖室溫，采暖控制閥采用通斷方式控制室溫平衡，實現用戶用熱計量與節能于一體。
該系統采用戶用熱量表直接計量用戶耗熱量，避免了熱量分攤法、熱量分配法帶來的不透明性，避免了管理部門與用戶的糾紛，給依法管理提供了依據，結合公平合理的收費政策，使供熱計量與節能管理達到了和諧統一。
該系統適用于室內供暖系統應為共用立管為雙管制的分戶獨立供暖系統，既可應用于新建集中供熱住宅的分戶熱計量，也可應用于既有建筑供熱住宅的熱計量節能改造。既適用于散熱器采暖系統，也適用地板采暖系統。既適用于集中供熱系統，也適用于中央空調系統。

　　熱量表溫控一體化熱計量系統的工作原理是：采暖用戶熱力入口處安裝戶用熱量表，計量采暖用戶的實際耗熱量；在采暖用戶室內安裝室溫控制器調節采暖室溫，在用戶的熱力入口安裝控制閥控制供熱通斷時間達到控制室溫平衡，實現用熱節能目的。
其核心是采用戶用熱量表法計量用戶耗熱量，采用室溫控制技術調節用戶用熱，從而實現供熱計量與節能的統一。

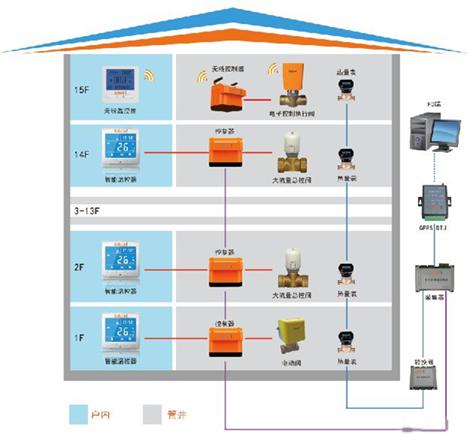

系統組成：計量溫控一體化由以下幾部分組成：室溫溫控器（無線或有線）、遠傳閥門（有線或無線）、數據采集計算器（有線或無線）、戶用熱量表、計量溫控一體化管理系統幾大部分組成。
室溫控制器與遠傳電動閥門通常采用無線470MHz頻段通訊；閥門控制器與終端服務器采用MBUS+GPRS進行通信，實現遠程抄取用戶家庭溫度，熱量，遠程控制用戶閥門開關等功能。
1.平臺的組成架構
建設系統平臺的目的就是將分散用戶的數據統一采集至每個供熱單位的數據中心，然后解析存儲，并處理成可用的數據，為決策者提供依據。
整個平臺分為三級：企業級數據平臺、市級數據平臺、省級數據平臺，系統架構圖如下所示：
系統平臺建設硬件設備需要服務器甚至服務器集群，網絡設備及寬帶接入等，硬件設備的選型要參照以下幾個重點方面：整體用戶熱表數量的負載情況、每日的集抄數據頻繁度、數據的總體處理能力、日后的負載擴充能力進行選擇。
各功能模塊的作用如下：負責將分散用戶數據采集至服務器的采集軟件、負責用于接收供熱企業數據的服務器端數據處理軟件、用于數據分析和共享的網絡發布軟件、用戶使用移動設備訪問的遠程訪問模塊、用于網絡支付的收費模塊。隨著集抄規模和數據量的增大，還將會采用云計算來處理大量的數據，將供熱的數據處理和監管上升更高的水準！
2.供熱計量平臺實現的功能
供熱計量及溫控一體化平臺具有以下幾大功能：
供熱計量平臺除了服務器等硬件設施外，主要是軟件部分的實現，下面將計量平臺中的幾個模塊的實現描述如下：
2.1數據采集軟件的實現
根據底層硬件的選擇不同，目前主要有集中器采集模式（無存儲功能，每路的掛接表采集需要輪詢），采集器采集模式（有存儲功能，可實現歷史數據的補錄，直接從采集器采集數據提高了效率）。組網方式方面，現場設備采用m-bus總線連接，往數據中心傳輸目前主流是2G/3GGPRS無線通訊，串口服務器方式的網絡傳輸，隨著網絡的發展以及考慮現場施工的簡易性，現場設備逐步開始使用zigbee方式，往數據中心傳輸借助wifi網絡。
2.2服務器端數據處理軟件
對于企業級平臺數據處理只是下面掛接的供熱計量產品量，但是對于市級平臺、省級平臺則會有大批量的數據，并且數據會并發到達，這時候需要考慮異步接受數據，多線程處理數據，并且考慮用緩存技術，否則大批量數據到達后很可能會丟失。
2.3移動終端設備的訪問模塊
采用tcp/ip協議的服務器端、客戶端模式，每個移動終端作為客戶端并在智能終端上安裝手機軟件訪問供熱平臺，系統平臺接受到指令后去控制底層設備或返回用戶想要的數據，操作簡單適合現在用戶的使用習慣。
2.4.網絡發布和分析軟件
此軟件主要是為了數據共享，將數據庫中的數據通過網頁的形式展示給用戶，供熱企業，監管部門。軟件的功能主要有側重于對各個供熱區域的分析及對比功能，有側重于對各個供熱單位分析及對比的功能，有側重于社區，樓，用戶的匯總分析，也有只針對某個用戶的單點分析，還有側重于天，月的使用明細分析，體現每個季度的用戶漸進式用熱分析等等，同時結合圖形、圖表一起展示更加形象直觀。
2.5.供熱收費軟件：目前雖然還沒有正式收費，但這個模塊在目前試收費的情況下也是需要的，將來正式收費后需要考慮使用中間件或第三方網絡支付平臺進行開發。讓供熱單位的收費便捷、節省人力，同時也能方便供熱用戶。
3.平臺的作用及意義
供熱計量及溫控一體化平臺建成后，會在以下幾個方面發揮重要的作用：
3.1為政府主管部門提供決策依據，規范市場，加強監督
近幾年隨著供熱計量的改革推進，一系列的政策不斷出臺，并加大了供熱產品質量檢測，抽檢及質保年限，而這個平臺為決策者提供了重要的依據，不僅能夠促使供熱單位的供熱質量和服務升高到一個新的高度，更重要的是能夠促成更好供熱政策的出臺，對提高供熱單位及用戶的積極性、減少戶企糾紛起到了非常好的作用。
數據是一切工作的依據，有了系統平臺，政府通過系統平臺能真正監督供熱運行情況，才能通過數據分析出真實的供熱運行情況和節能情況，并根據實際數據制定下一步的政策，引導供熱朝著更加健康有序的方向發展。
3.2提高供熱單位的管理水平，解放生產力
通過平臺，供熱單位可以實時監測熱網的運行情況，及時預測網絡故障，調整負荷分配，減少了人工成本，降低了故障率，可以促使熱能的有效利用，節約能源，提高效率。
通過這個平臺，對用戶的收費實現動態管理，對不交費的用戶可以遠程關斷供熱，減少現場處理的紛爭，提高企業的管理水平。
3.3促進供暖及家居的智能化發展
依據這個平臺的數據，供熱企業可以實現熱網及用戶供熱的智能化發展：供熱計量的控制體現在兩個方面，一是供熱部門的遠程調控用戶是否供熱，主要是遠程強制停止未交費用戶的供熱及檢修時停止用戶供熱，主要是體現了供熱公司和用戶之間的一種供熱關系。二是用戶自己調控室溫，可以利用室內的溫控設備手動設定家庭的供熱室溫來自動調控閥門開度來調節室溫。
隨著人們生活水平的提高，智能家居已經逐步走進人們的生活，智能安防、智能燈光系統、智能音樂系統、智能窗簾系統等等已經開始在家庭生活中應用，隨著物聯網的發展，供熱的智能化調節也將成為智能家居的一部分，用戶可以用手機等智能終端隨時遙控家里的供熱室溫，比如臨時緊急出差，可以通過手機遙控降低供熱室溫，不但操作簡單而且節省費用。下班前或回家的路上遙控提高家庭的供熱溫度，回到家中室溫升高，極大的提高了生活的舒適度和生活質量，而供熱智能化的調節必須依賴供熱系統平臺來實現，雖然只是技術的一個小創新，但是對于提高用戶的生活水平和節約能源卻起到了極大地作用。
